Манифольд для сдвоенных баллонов: устройство, виды и применение в техническом дайвинге
Когда дайвер переходит от одного баллона к сдвоенной конфигурации, манифольд становится ключевым элементом системы. Именно он определяет, как газ распределяется между двумя баллонами, как подключаются регуляторы и что происходит при отказе одного из них. Понять устройство манифольда — значит понять логику всей конфигурации.
Что такое манифольд и как он устроен

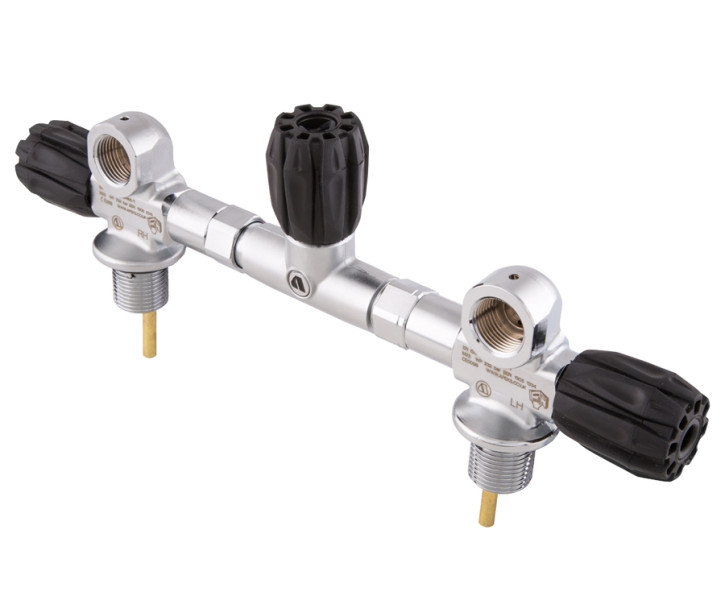

Манифольд — это соединительная перемычка между двумя баллонами, которая вместе с вентилями образует единый узел. Важно понимать: вентили не крепятся к манифольду как отдельные детали — они являются его составной частью. Каждый вентиль встроен в манифольд и обеспечивает подключение регулятора к своей стороне системы. Центральная перемычка соединяет внутренние полости обоих баллонов, позволяя газу перетекать между ними.
В собранной конфигурации два баллона, стянутые хомутами, образуют единый блок. Манифольд располагается в верхней части этого блока и объединяет вентильные головки обоих баллонов. На каждой стороне манифольда находится вентиль для подключения первой ступени регулятора. Таким образом, к системе можно подключить два независимых регулятора для дайвинга — по одному с каждой стороны.
Изолирующий вентиль: зачем он нужен
Принципиальное различие между видами манифольдов определяется наличием или отсутствием изолирующего вентиля в центральной перемычке.
Манифольд без изолирующего вентиля
В такой конструкции оба баллона постоянно сообщаются между собой. Давление в системе всегда выравнивается, и оба регулятора в любой момент имеют доступ ко всему запасу газа. Это простое и надёжное решение, но оно не позволяет изолировать одну сторону системы от другой. Если возникает утечка через один из регуляторов или вентиль, газ уходит из обоих баллонов одновременно.
Манифольд с изолирующим вентилем
Изолирующий вентиль расположен в центральной перемычке и в штатном режиме работы открыт. Это означает, что оба баллона сообщаются, давление выравнивается, и оба регулятора питаются от общего объёма газа — точно так же, как в конфигурации без изолирующего вентиля.
Принципиальное преимущество проявляется в аварийной ситуации. Если один из регуляторов начинает травить газ или выходит из строя, дайвер закрывает вентиль на повреждённой стороне, а затем закрывает изолирующий вентиль. После этого оставшийся газ оказывается заперт в баллоне на исправной стороне и недоступен для утечки. Дайвер продолжает дышать через второй регулятор, сохраняя контроль над оставшимся запасом. Именно эта возможность делает изолирующий манифольд стандартом в техническом и пещерном дайвинге.
Логика использования в техническом и пещерном дайвинге
В техническом дайвинге сдвоенные баллоны с изолирующим манифольдом используются как основная конфигурация для погружений с декомпрессионными остановками. Два независимых регулятора обеспечивают резервирование: если один отказывает, дайвер переходит на второй и при необходимости изолирует повреждённую сторону. Весь запас газа при этом остаётся доступным через исправный регулятор — при условии, что изолирующий вентиль открыт.
В пещерном дайвинге логика та же, но требования к надёжности ещё выше: выход на поверхность не всегда возможен напрямую, и любая неисправность оборудования должна решаться под водой. Изолирующий манифольд позволяет локализовать проблему и завершить погружение с контролируемым запасом газа.
Для реализации этой конфигурации необходимы подходящие баллоны для дайвинга с одинаковым диаметром горловины и совместимые хомуты для стяжки пары. Подвеска также подбирается под сдвоенный блок — соответствующие решения представлены в разделе подвески и сайдмаунт.
Конструктивные особенности и совместимость
Манифольды выпускаются под определённый диаметр баллонов и стандарт резьбы вентильного отверстия. Перед выбором необходимо убедиться, что манифольд соответствует диаметру горловины ваших баллонов. Расстояние между осями вентилей в манифольде должно совпадать с расстоянием между горловинами стянутых баллонов — это определяется диаметром самих баллонов и типом хомутов.
Вентили манифольда, как правило, имеют выходы под стандартные присоединительные гайки первых ступеней регуляторов. При подборе регуляторов важно проверить совместимость по типу подключения. Подробнее о выборе первых ступеней можно узнать в разделе регуляторы для дайвинга.
Когда манифольд не нужен
Два баллона не всегда означают манифольд. В конфигурации сайдмаунт каждый баллон подключается к отдельному регулятору и работает независимо — манифольд здесь не используется. Манифольд актуален именно для конфигурации с двумя баллонами за спиной, стянутыми в единый блок.
Для рекреационного дайвинга с одним баллоном манифольд также не нужен. Он становится востребованным, когда дайвер осознанно переходит к технической конфигурации с резервированием газа и оборудования.
Итог
Манифольд — это не просто соединительная деталь, а элемент, определяющий логику управления газом в сдвоенной конфигурации. Изолирующий вентиль в центральной перемычке превращает систему из простого объединителя баллонов в управляемую резервную схему, где дайвер может локализовать неисправность и сохранить контроль над оставшимся запасом газа. Именно поэтому в техническом и пещерном дайвинге изолирующий манифольд является осознанным выбором, а не опцией. Актуальные модели собраны в разделе манифольды для баллонов.
